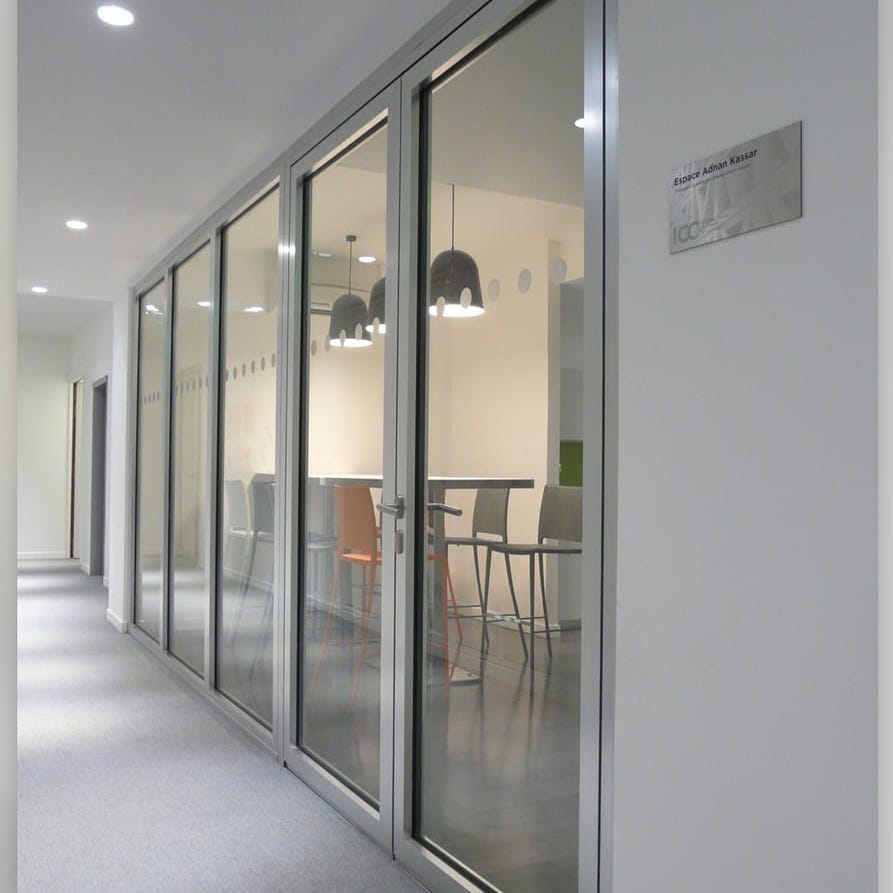

Porte coupe feu vitrée simple vantail aluminium

Contemporaines et épurées, les portes coupe feu vitrées simple vantail Aluprotec répondent à tous projets architecturaux alliant design et fiabilité.

L’ensemble des finitions de ces portes vitrées permet d’imaginer leur mise en place dans tout type de contexte. Elles existent en pare flamme 30 et coupe feu 30 et 60 minutes.

Descriptif CCTP Fiche Produit



UGS : SVF-4 Catégorie :

DESCRIPTIF TECHNIQUE

Dimensions

  • Porte P.L. :
    Largeur maximale : 1350 mm
    Hauteur maximale : 2700 mm
  • Porte P.L. of :
    Largeur maximale : 1035 mm
    Hauteur maximale : 1380 mm
    ‍sans dépasser un vitrage de 1,3 m2

Descriptif

  • Profilés ouvrant et dormant en aluminium à rupture de pont thermique ép. 85 ou 97 mm
  • Remplissage composite
  • Assemblage par sertissage et collage
  • Parcloses en aluminium adaptées à l’épaisseur du vitrage (côté paumelles ou opposé aux paumelles)
  • Agrafes inox de maintien de vitrage en fond de feuillure

Remplissage

  • Vitrage simple pour utilisation intérieure ou extérieure
  • Vitrages isolants avec performances thermiques, acoustiques ou de sécurité renforcée
  • Possibilité de vitrages émaillés, PVB de couleur, sérigraphie ou vitrophanie
  • Panneaux pleins

Finition

  • Aluminium anodisé (naturel, bronze, or…)
  • Thermolaquage selon gamme RAL ou teintes spéciales
  • Finition Alu Inox Design (alu aspect inox brossé)
  • Traitement de surface anti-corrosif adapté au milieu chloré et salin

Caractéristiques

  • Paumelles à clamer aluminium ou paumelles en applique 3 lames avec réglage 3D
  • Pions anti-dégondage inox
  • Serrure encastrée 1 ou 2 points (standard ou anti-panique)
  • Serrure électrique anti-panique 1 point à béquille contrôle (contrôle d’accès)
  • Gâche électrique (contrôle d’accès ou condamnation de porte – DAS fermé)
  • Système de maintien du vantail en position ouverte – DAS ouvert
  • Double béquille inox ou barre anti-panique avec béquille extérieure (issue de secours)
  • Simple béquille inox avec poignée de tirage extérieur (contrôle d’accès)
  • Ferme-porte à glissière en applique ou encastré
  • Bâton maréchal

Mise en oeuvre

  • Pose entre tableaux dans voile béton ou cloison légère
  • Fixation par vis auto-taraudeuse sans cheville
  • Bourrage laine minérale en périphérie
  • Couvre-joints de finition en aluminium ou joints silicone neutres

Particularité

  • Possibilité d’implantation du bloc-porte dans la cloison Aluprotec

Options

  • Recoupement par traverses intérmédiaires
  • Béquille inox 316L avec traitement PVD
  • Drainage des feuillures en extérieur et milieu humide
  • Dormant 4 côtés pour portes-fenêtres ou OF
  • Affaiblissement accoustique suivant PV réalisé au CSTB
